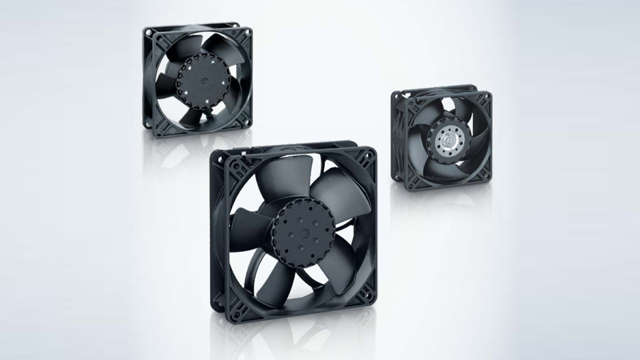

12038軸流風機是設備散熱的常用部件,廣泛用于機柜、家電、工業設備中,12038軸流風機接線方法需根據“交流(AC)”或“直流(DC)”型號區分,核心是“安全斷電+對應極性/相線”,新手掌握步驟也能輕松操作。

12038軸流風機接線前先做好接線前準備,避免操作失誤。一是確認風機參數:看機身標簽,明確電壓(常見220VAC、12VDC、24VDC),比如220VAC款接家用電路,12VDC款需配電源適配器,接錯電壓會直接燒毀電機;二是備好工具:十字螺絲刀(拆接線端子)、剝線鉗(剝導線絕緣皮)、絕緣膠帶(包裹接頭防漏電);三是斷電操作:交流款需斷開總電源,直流款拔掉適配器插頭,確保接線時無電流通過。
再分兩種型號拆解接線步驟。先看最常見的220VAC交流款:多數為“兩線”設計。兩線款(火線L、零線N):用剝線鉗剝出導線5-8mm銅芯,打開風機接線端子,將火線接標有“L”的端子、零線接“N”的端子,擰緊螺絲避免虛接,最后用絕緣膠帶纏緊接頭。
再看12/24VDC直流款:核心是“區分正負極”,接反會導致風機不轉,部分型號還會損壞電路。直流風機導線多有顏色標識:紅色為正極(+)、黑色為負極(-),少數為紅色正極、藍色負極(以標簽為準)。接線時,將風機正極接電源適配器正極,負極接適配器負極,若需接調速模塊(如PWM調速器),則在“風機-電源”之間串聯調速器,按調速器說明對應接正負極,避免跳過調速器直接接電源導致調速失效。
最后注意3個關鍵事項:一是試機檢查,接好后通電,觀察風機轉向是否正確(風從進風面流向出風面,反向則需調換交流款的火線零線、直流款的正負極),若有異響或不轉,立即斷電檢查接線是否虛接;二是絕緣保護,接頭處需用絕緣膠帶完全包裹,避免銅芯裸露接觸設備外殼,尤其在潮濕環境中,防止短路;三是適配導線,根據風機功率選導線,導線太細會發熱,存在安全隱患。

12038軸流風機接線方法不算復雜,只要先確認型號、做好安全準備,再按“對應極性/相線”分步操作,就能確保接線正確又安全。若遇到帶溫控、調速功能的款式,可對照機身說明書或咨詢廠家,避免因功能模塊接線錯誤影響風機使用。
